ZRAVE型油氣分配混合器
一、結構特點及應用范圍
　　ZRAVE型油氣分配混合器，它是一種由鋁合金材料制造的容積定量式結構的油氣分配混合器，設有一個進油口、一個進氣口、1～8個油氣出口。主要適用于單線卸壓式油氣潤滑系統中。
二、技術參數
型 號
進油壓力
進氣壓力
油氣出口數
L
H
ZRAVE1-*
＞2MPa
0.4～0.6MPa
1
44
30
ZRAVE2-*/*
2
64
50
ZRAVE3-*/*/*
3
84
70
ZRAVE4-*/*/*/*
4
104
90
ZRAVE5-*/*/*/*/*
5
124
110
ZRAVE6-*/*/*/*/*/*
6
144
130
ZRAVE7-*/*/*/*/*/*/*
7
164
150
ZRAVE8-*/*/*/*/*/*/*/*
8
184
170
給油系列號＊
排 量
10
0.1ml/cycle
20
0.2ml/cycle
30
0.3ml/cycle
40
0.4ml/cycle
　　適用過濾精度25m，粘度≤760cSt/40℃的潤滑油；環境溫度0℃～40℃。

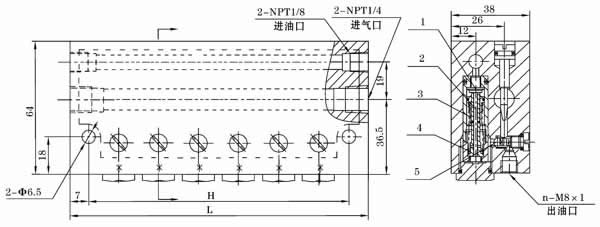

1-密封墊 2-閥芯 3-閥套 4-彈簧 5-橡膠球

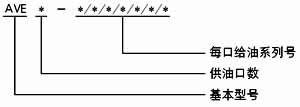

三、型號說明
四、動作說明
　　從進油口處進入的壓力油，在油壓的作用下件1下移，緊貼在件2上端面封住了通油通道，同時打開了進油通道向件3上腔充油，件3在油壓作用下克服件4彈簧力向下移動，則件3下腔的油頂開件5進入混合腔，在壓縮空氣的作用下經混合后的油氣從油氣出口排出。供油主管卸荷后，件1上部油壓低并且件3在件4的作用下向上回位，件3上腔充入的油經已打開的件2上端面流道孔進入件3下腔儲存，為下一循環供油作好準備。各口的供氣量可通過節流螺絲的開口大小進行調節。
五、使用要領
　　1、必須在規定的環境下使用規定范圍的介質。
　　2、壓縮空氣接口必須與本油氣系統專屬的壓縮空氣網絡管路連接，嚴禁與其它來歷不明的氣源管路連接，以免發生意外。
　　3、油氣分配混合器的安裝位置優先考慮安裝在工況條件好，溫差彎化小，無腐蝕性介質影響的部位，決不允許安裝在長時間受高溫輻射烘烤的場合使用。
